一、TT100A 超聲波測厚儀原理：
原理：超聲波測量厚儀根據超聲波脈沖反射原理來進行厚度測量的，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭，通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。超聲波測量厚儀系列是集當代科技電子技術和測量技術于一體的、先進的無損檢測儀器，采用微電腦對數據時行分析、處理、顯示，采用高度優化的測量電路，具有測量精度高、范圍寬、操作簡便、工作穩定可靠等特點。凡能使超聲波以一恒定速度在其內部傳播的各種材料均可采用此原理測量?？梢詫?duì)各種板材和加工零件作精確測量，廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。 TT100A儀器利用超聲波原理可以對任何超聲波良導體材料厚度進行測量，如金屬類、塑料類、陶瓷類、玻璃類。
二、TT100A超聲波測厚儀功能特點：
1、TT100A為新型產品
2、儀器分辨率升級為0.01mm，顯示分辨率為0.01mm.
3、自動校對零點：可對系統誤差進行修正；
4、耦合提示、低電壓提示、自動關機（無操作三分鐘后）等功能；
5、聲速調節：可利用已知厚度試塊測量聲速；
6、數據存儲：可存儲20組（每組最多100個測量值）厚度測量數據；
三、TT100A超聲波測厚儀技術參數：
|
性能
|
TT100A
|
|
測量范圍
|
0.75—300mm（鋼，由探頭決定）
|
|
顯示分辨率
|
0.01mm
|
|
聲速范圍
|
1000—9999m/s
|
|
工件表面溫度
|
-10~+60
|
|
顯示
|
五位液晶顯示
|
|
分辨率
|
0．01
|
|
示值誤差
|
+ -(1%H+0.1)mm, H為實際厚度值
|
|
管材測量下限
|
￠20mmX3.0mm(5P￠10探頭,鋼材)
|
|
操作時間
|
可連續操作250小時（2節AA型堿性電池，1.5V/個）
|

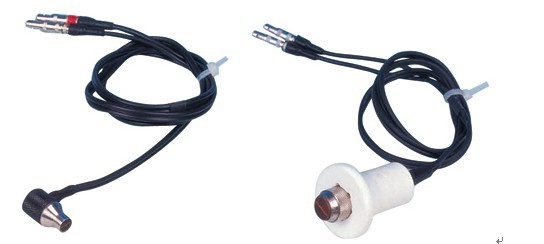

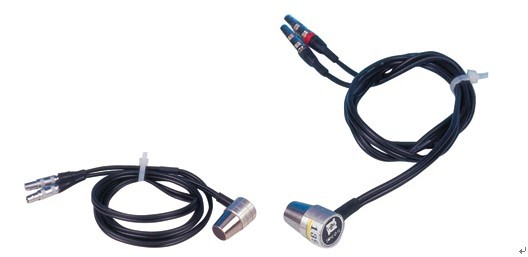

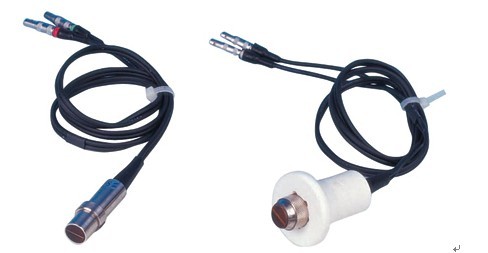

四、探頭技術參數：
|
超聲波測厚儀探頭
|
|
|
探頭型號
|
特性
|
測量范圍（鋼）
|
直徑
|
頻率
|
接觸溫度
|
|
5P￠10
|
通用
探頭
|
1.2—225mm
|
10mm
|
5MHz
|
-10—+60
|
|
5P￠10/90
|
通用
探頭
|
1.2—225mm
|
10mm
|
5MHz
|
-10—+60
|
|
7P￠6
|
小管徑
|
0.75—60mm
|
6mm
|
7MHz
|
-10—+60
|
|
TSTU32
|
高穿透
|
5.0—40mm(鑄鐵)
|
22mm
|
2MHz
|
-10—+60
|
|
SZ2.5P
|
高穿透
|
3.0—300mm(鋼)
|
12mm
|
2.5MHZ
|
|
|
ZW5P
|
高溫
|
4.0—80mm
|
12mm
|
5MHz
|
-10-+300
|
|
五、TT100A標準配置：
手提箱 1個
主機 1臺
探頭 5P￠10 探頭 1支
電池 AA型堿性電池 2節
耦合劑 1瓶
隨機文件 1套
六、TT100A可選配置：
五種可選探頭
耦合劑
通訊軟件
通訊電纜
打印機
