粗糙度儀粗糙度儀知識粗糙度儀分類粗糙度儀資料廠家

發表于：2011-12-1 0:14:00

閱讀次數：次　　　　【字體：大中小】

粗糙度儀

　　粗糙度∶以前一般叫表面光潔度，是用來評定工件表面質量的專業術語，最早一般用對比樣板來評定工件表面粗糙度，從▲1到▲14一共分為14個等級，隨著科技的發展使用者對工件表面質量要求也越來越高，原來的檢測手段已經不能滿足我們的需求，這也就加快了表面粗糙度儀的誕生。粗糙度儀是檢測工件表面粗糙度的數字化電子儀器，由于準確度高、穩定性好、便于操作等優點迅速普及開來。

　　粗糙度儀分類：

　　粗糙度儀又叫表面粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量儀、粗糙度計、粗糙度測試儀等多種名稱，國外先研發生產后來才引進國內，目前市場上粗糙度儀品牌主要有：英國泰勒粗糙度儀、德國馬爾粗糙度儀、德國霍梅爾表面粗糙度儀、日本三豐粗糙度儀、東京精密粗糙度、瑞士泰薩粗糙度儀、英國易高粗糙度這些都是國外生產廠商品牌；國內生產廠家品牌主要有：北京時代粗糙度儀、哈量粗糙度儀、寧波聯合、上海泰明、304、威爾遜、蘭泰等。其中時代集團生產的粗糙度儀（時代粗糙度儀）在國內占有80%左右的市場份額。粗糙度儀從測量原理上主要分為兩大類：接觸式和非接觸式，接觸式粗糙度儀主要是主機和傳感器的形式，非接觸式粗糙度儀主要是光學原理例如激光表面粗糙度儀。從測量使用的方便性上說又可分為：袖珍式表面粗糙度儀（代表性產品主要有：時代TR100、TR101、TR110、TR100A、TR101A、TR110A袖珍式表面粗糙度儀和現已停產的英國泰勒DUO袖珍式表面粗糙度儀）、手持式粗糙度儀（代表性產品主要有TR200/220手持式粗糙度儀、泰勒25粗糙度儀、M1/M2粗糙度儀等品牌型號，不一一列舉）、便攜式粗糙度儀（代表性產品主要有TR240便攜式粗糙度儀和TR300粗糙度形狀測量儀等）、臺式粗糙度儀（品牌型號較多一一列舉，有些手持式粗糙度儀和便攜式粗糙度儀配上相應的測量平臺即可以當臺式粗糙度儀使用）。粗糙度儀從功能又可劃分為：表面粗糙度儀、粗糙度形狀測量儀（TR300粗糙度形狀測量儀是界于表面粗糙度儀和表面粗糙度輪廓儀之間的一款測量表面粗糙度的儀器，也可說是微觀表面粗糙度輪廓儀）和表面粗糙度輪廓儀（代表性產品主要有英國泰勒表面粗糙度輪廓儀、德國馬爾粗糙度輪廓儀、德國霍梅爾表面粗糙度輪廓儀、日本三豐表面粗糙度輪廓儀）。

粗糙度儀測量原理

　　測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與PC機進行通訊。

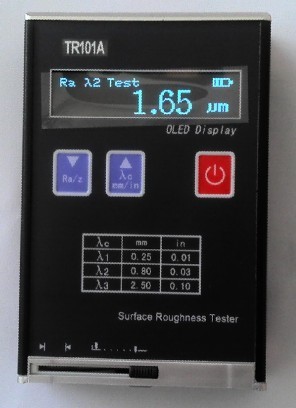

　　TR101袖珍表面粗糙度儀

　　　產品說明：TR101袖珍表面粗糙度儀經過嚴格溫、濕度試驗適應高溫高濕工作環境；

　　TR101袖珍表面粗糙度儀專用于測量被加工零件表面粗糙度的新型智能化儀器。該儀器集當今微處理器技術和傳感技術于一體，以先進的微處理器和優選的高度集成化的電路設計，構成適應當今儀器發展趨勢的超小型的體系結構，完成粗糙度參數的采集、處理和顯示工作。TR101袖珍表面粗糙度儀適用于加工業、制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。

　　儀器特點

　　TR101袖珍表面粗糙度儀特點:采用優化的電路設計及傳感器結構設計,將電箱、驅動器及顯示部分合為一體，使其達到高度集成化；任意選擇Ra、Rz測量參數；不僅可測外圓、平面、錐面，還可測長寬大于80×30mm的溝槽。

　　TR101袖珍表面粗糙度儀主要技術參數

　　傳感型式壓電晶體

　　顯示類型液晶顯示

　　測量參數 Ra、Rz

　　測量范圍 Ra:0.05-10μm

　　Rz:0.1-50μm

　　取樣長度 0.25mm、0.8mm、2.5mm

　　評定長度 1.25mm、4mm、5mm

　　掃描長度 6mm

　　工作溫度 0ºC- 40ºC
