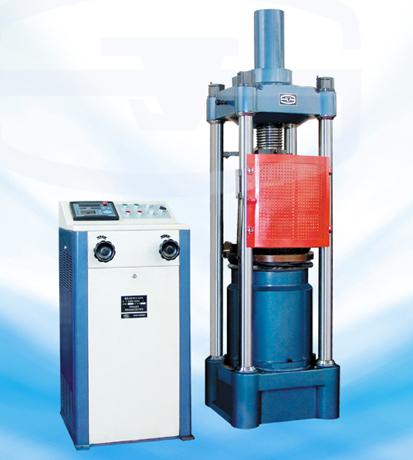

YES-2000C電液式壓力試驗機
YES-2000C電液式壓力試驗機
一.功能及結構簡述:
⊙該試驗機整機主要由主機、油源、控制柜和數顯表四大部分組成。該機采用液壓系統施加試驗力，試驗數據由油壓傳感器測量，數碼管顯示，具有峰值保持、加荷速度顯示等功能。
⊙試驗機主機為四立柱框架式加荷機構。橫梁由四立柱支承在底座上，由螺帽加以緊固構成加荷框架。YES-2000C電液式壓力試驗機上壓盤裝在橫梁的螺桿下端，減速電機上裝有主動鏈輪，由主動鏈輪通過鏈條帶動從動鏈輪，再由從動鏈輪帶動螺母旋轉，使裝在螺桿上的上壓盤隨螺桿上下移動。油缸活塞上端裝有工作臺，工作臺上安放著下壓盤。下壓盤的同心圓刻線是為了便于放置試樣，主機上的油管與電控柜相通。該機電控柜及主機設計獲外觀專利。
二、主要技術參數:
|
序號
|
技術名稱
|
技術參數
|
|
1
|
最大試驗力（kN）
|
2000
|
|
2
|
試驗力測量范圍
|
最大試驗力的4%-100%
|
|
3
|
試驗力示值相對誤差
|
≤示值的±1%
|
|
4
|
上下壓盤最大距離
|
420
|
|
5
|
上、下壓盤尺寸
|
Φ300
|
|
6
|
活塞行程
|
0-100
|
|
7
|
活塞空載上升最大速度（mm/ min）
|
約30
|
|
8
|
立柱凈間距
|
368×318
|
|
9
|
油泵電動機功率（kW）
|
1.5
|
|
10
|
升降電動機功率（kW）
|
0.55
|
|
11
|
|
590×580×2050
|
|
12
|
|
550×610×1110
|
|
13
|
主機質量
|
約1470
|
|
14
|
測力計質量
|
約400
|
三、標準配置:
|
序號
|
名 稱
|
規 格
|
數 量
|
備 注
|
|
1
|
主機
|
|
1臺
|
|
|
2
|
測力計
|
|
1臺
|
|
|
3
|
油壓傳感器
|
CYB-12SA
|
1只
|
中航機電
|
|
4
|
上下壓板
|
Φ300
|
1套
|
|
|
5
|
隨機工具
|
|
1套
|
|
|
6
|
隨機文件
|
|
1套
|
|
四. 數顯表主要功能特點描述:
⊙數字適時顯示試驗力及加荷速度；
⊙全程不分檔力值測量，具有保護功能和停機點設定功能；
⊙試驗力清零、峰值保持、參數設置及標定等功能；
⊙液晶屏顯示，具有調試方便易懂的特點；
⊙具有標定值顯示和校值功能；
⊙具有實驗結果的打印功能。（需特殊訂貨）
