請您致電：010-57164075/57164078/57164079/62894746
                     013311188873/013371602179
一里氏硬度計對被測試件的一般要求
試件表面應潔凈，無灰塵，無油污和無氧化皮。
二里氏硬度計使對試件表面溫度的要求
試件表面的溫度不能過熱，要求溫度小于120℃。測試最佳溫度為4℃-38℃。
三里氏硬度計對試件表面粗糙度的要求
試件表面粗糙度應滿足下表的要求，試件表面的粗糙度不但影響測試精度，而且影響沖擊球頭的使用壽命。
四里氏硬度計對試件重量的要求
①對足夠重的試件不需要支撐，直接進行測試。
②對重量不太重的試件，有懸伸部分的試件以及薄壁試件，在測試時應使用物體支撐，以避免沖擊力引起試件的扭曲、變形和移動。
③對重量較小的試件，應使其與重量大與5kg的支撐體緊緊耦合，要求試件與支撐體表面必須平整、光滑，耦合劑(凡士林，機油等)用量不宜過多，測試方向必須垂直于耦合平面。
五里氏硬度計對試件表面硬化層厚度的要求
對于表面覆有硬化層的試件，為保證測試精度，要求對應于不同的沖擊裝置試件表面硬化層厚度。
六里氏硬度計對板材、管壁型試件厚度的要求
對于板材、管材和其它薄片型試件的測試，為保證測試精度，要求對應于不同的沖擊裝置試件厚度。
七里氏硬度計對曲面試件保證測試精度的要求
使用D型沖擊裝置，要求試件曲面半徑大于30mm；使用G型沖擊裝置，要求試件曲面半徑大于50mm。對不滿足上述要求的球面、柱面和凹面等曲面試件，為保證測試精度，應采用異型支撐環(huán)（選購件）。
異型支撐環(huán)有如下規(guī)格：
外圓球面：K10-15mm，K14.5-30mm。
內(nèi)圓球面：HK11-13mm，HK12.5-17mm，HK16.5-30mm。
外圓柱面：Z10-15mm，Z14.5-30mm，Z25-50mm。
內(nèi)圓柱面：HZ11-13mm，HZ12.5-17mm，HZ16.5-30mm。
特殊形狀：UN
八里氏硬度計對試件表面無磁性的要求
試件表面不能帶有磁性，帶有磁性的試件將影響測試精度。要求試件剩磁應小于4G。
九里氏硬度計對試件無振動的要求
測試時，試件所處的周圍環(huán)境不應有振動，否則會影響測試結果。

THI90里氏硬度計

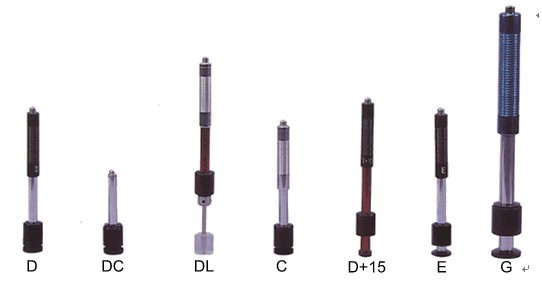

一、THI90便攜式里氏硬度計產(chǎn)品概述： THI90便攜式里氏硬度計依據(jù)里氏硬度測量原理，可以方便快捷地對鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、    鍛鋼等多種金屬材料進行測量，即刻顯示硬度測量值的同時，可以在不同硬度制式間自由轉(zhuǎn)換，可預先設置公差限，超出范圍自動報警．THI90便攜式里氏硬度計采用國際流行的熱敏打印機與儀器集成為一體，并具工作安靜、打印速度快，可以現(xiàn)場打印檢測報告。依托穩(wěn)定的低功耗ＩＣ集成電路，全中文顯示，菜單式操作簡單方便，七種異型沖擊裝置無需校準，自動識別．USB接口傳輸，大容量存儲，并附有PC機人性化數(shù)據(jù)處理軟件及USB即插即用數(shù)據(jù)線纜．150個小時的待機時間，內(nèi)置鎳氫可充電電池及充電控制電路，攜帶方便．THI90便攜式里氏硬度計特別適合工作現(xiàn)場和野外作業(yè)． 二、THI90便攜式里氏硬度計產(chǎn)品特點： ·依據(jù)里氏硬度測量原理，可以對多種金屬材料進行檢測。 ·一臺主機可配備7種不同沖擊裝置使用，自動識別沖擊裝置類型,更換時無需重新校準。 ·支持“鍛鋼（Steel）”材料，當用D/DC型沖擊裝置測試“鍛鋼”試樣時，可直接讀取HB值，無需人工查表。可預先設置硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要。 ·采用大屏幕128×64圖形點陣液晶顯示器，信息豐富、直觀。 ·全中文顯示，菜單式操作，操作簡單、方便。 ·有EL背光顯示，方便在光線昏暗環(huán)境中使用。 ·可存儲最大500組（沖擊次數(shù)32～1）硬度測量數(shù)據(jù)，每組數(shù)據(jù)包括單次測量值、平均值、測量日期、沖擊方向、次數(shù)、材料、硬度制等信息。 ·熱敏打印機與儀器集成為一體，工作安靜、打印速度快，可以現(xiàn)場打印檢測報告。 具有軟件校準功能。 ·內(nèi)置鎳氫可充電電池及充電控制電路；可連續(xù)工作不小于150小時；具有自動休眠、自動關機等節(jié)電功能。 ·液晶上有剩余電量指示圖標，可實時顯示電池剩余電量；具有充電過程指示，操作者可隨時了解充電程度。 ·有USB接口，可以方便、快捷地與PC機進行數(shù)據(jù)交換?？膳鋫湮C軟件，具有傳輸測量結果、測值存儲管理、測值統(tǒng)計分析、打印測值報告、批量設定儀器參數(shù)等豐富功能，滿足質(zhì)量保證和管理的更高要求。 ·儀器小巧、便攜、可靠性高，適用于惡劣的操作環(huán)境，抗振動、沖擊和電磁干擾。 ·外形尺寸：212mm×80mm×32mm 三、THI90便攜式里氏硬度計主要應用領域： ·THI90便攜式里氏硬度計廣泛應用于已安裝的機械或永久性組裝部件；軸承及其它零件；壓力容器、汽輪發(fā)電機組及其設備的失效分析；重型工件；試驗空間很狹小的工件；要求對測試結果有正規(guī)的原始記錄；金屬材料倉庫的材料區(qū)分；大型工件大范圍內(nèi)多處測量部位的快速檢驗。 四、THI90便攜式里氏硬度計技術參數(shù)： ·測量范圍：(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(30-100)HS, (59-85)HRA,(13-100)HRB ·測量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上) ·硬度制式：里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、維氏(HV)、肖氏(HS) ·示值誤差：HLD：±5       HRC：±1       HB：±4 ·顯     示：點陣LCD，128×64圖形點陣液晶 ·熱敏式打印機，工作安靜，可打印任意份數(shù)的測試結果，滿足現(xiàn)場的需要 ·打印紙寬：（57.5±0.5）mm；打印紙卷直徑：30mm ·工作電壓：6V鎳氫電池組 ·充電電源：9V/500mA；充電時間2.5～3.5小時 ·持續(xù)工作時間：約150小時（不打印、不開背光時） ·通訊接口標準：USB1.1 五、THI90便攜式里氏硬度計工作條件： 環(huán)境溫度：操作溫度－10～＋50℃；存儲溫度：-30℃～＋60℃； 相對濕度≤90％； 周圍環(huán)境無強烈振動、無強烈磁場、無腐蝕性介質(zhì)及嚴重粉塵。 六、THI90便攜式里氏硬度計開機顯示與簡要說明： 開機后會自動進入主顯示界面，如下圖所示： ·電池電量：顯示剩余電量。 ·沖擊方向：當前沖擊方向。 ·平均值：達到設定的沖擊次數(shù)后，顯示平均值時出現(xiàn)。 ·硬度制式：當前測量值的硬度制。 ·測量值：當前單次測量值（無平均值提示），當前平均值（有平均值提示）。 ·顯      示：表示超過轉(zhuǎn)換或測量范圍，表示低于轉(zhuǎn)換或測量范圍。 ·材      料：當前設定的材料。 ·沖擊次數(shù)：測量時顯示已經(jīng)完成的沖擊次數(shù)，用次數(shù)快捷鍵設置沖擊次數(shù)時顯示設置的沖擊次數(shù)，瀏覽單次測量值時·顯示單次測量值的對應次數(shù)。 七、THI90便攜式里氏硬度計USB數(shù)據(jù)處理軟件： ·存入：將測量出來的數(shù)據(jù)存儲 ·調(diào)出：將數(shù)據(jù)從主機中調(diào)出 ·打?。簩?shù)據(jù)打印輸出，A4界面 ·超限：設置公差限后的超限顯示 ·清除：清除測量數(shù)據(jù) ·連接：設定與主機連接 ·斷開：設定與主機斷開 ·下載：把數(shù)據(jù)下載到本地，實現(xiàn)海量存儲 ·設置：參數(shù)設置 ·幫助：即時幫助功能 八、THI90便攜式里氏硬度計標準配置：      序號                    名稱    數(shù)量                備注 標準配置 1 儀器主機    1臺   2 D型沖擊裝置    1只   3 標準里氏硬度塊    1塊   4 尼龍刷A    1只   5 小支承環(huán)    1只   6 電源適配器（充電器）    1只   7 打印紙    1卷   8 隨機資料    1份   9 ABS儀器箱    1只   10 數(shù)據(jù)傳輸及分析軟件光盤    1套 計算機上應用 11 通信電纜    1條     九、THI90便攜式里氏硬度計可選配置（異型沖擊裝置）：     選擇配置  序號                     名稱     數(shù)量                備注 1 異型沖擊裝置 7種   2 異型支撐環(huán) 12個   3 沖擊球頭 2種   4 尼龍刷B      1個 G型沖擊裝置時使用 5 更換沖擊球頭工具 1只   十、里氏硬度計測量范圍表： 材料 硬度制 沖擊裝置 D/DC D+15 C G E DL Steel and cast steel  鋼和鑄鋼 HRC 17.9～68.5 19.3～67.9 20.0～69.5   22.4～70.7 20.6～68.2 HRB 59.6～99.6     47.7～99.9   37.0～99.9 HRA 59.1～85.8       61.7～88.0   HB 127～651 80～638 80～683 90～646 83～663 81～646 HV 83～976 80～937 80～996   84～1042 80～950 HS 32.2～99.5 33.3～99.3 31.8～102.1   35.8～102.6 30.6～96.8 Steel鍛鋼 HB 143～650           CWT、ST 合金工具鋼 HRC 20.4～67.1 19.8～68.2 20.7～68.2   22.6～70.2   HV 80～898 80～935 100～941   82～1009   Stainless steel 不銹鋼 HRB 46.5～101.7           HB 85～655           HV 85～802           GC. IRON 灰鑄鐵 HRC             HB 93～334     92～326     HV             NC、IRON 球墨鑄鐵 HRC             HB 131～387     127～364     HV             C．ALUM 鑄鋁合金 HB 19～164   23～210 32～168     HRB 23.8～84.6   22.7～85.0 23.8～85.5     BRASS 銅鋅合金 （黃銅） HB 40～173           HRB 13.5～95.3           BRONZE銅錫合金 （青銅） HB 60～290           COPPER純銅 HB 45～315           十一、里氏硬度計沖擊裝置 沖擊裝置技術參數(shù)一覽 異型沖擊裝置 DC（D）/DL D+15 C G E（需進口） 沖擊能量 沖擊體質(zhì)量 11mJ 5.5g/7.2g 11mJ 7.8g 2.7mJ 3.0g 90mJ 20.0g 11mJ 5.5g 球頭硬度: 球頭直徑: 球頭材料: 1600HV 3mm 碳化鎢 1600HV 3mm 碳化鎢 1600HV 3mm 碳化鎢 1600HV 5mm 碳化鎢 5000HV 3mm 金剛石 沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量: 20mm 86(147)/ 75mm 50g 20mm 162mm 80g 20mm 141mm 75g 30mm 254mm 250g 20mm 155mm 80g 試件最大硬度 940HV 940HV 1000HV 650HB 1200HV 試件表面平均粗糙度Ra: 1.6μm 1.6μm 0.4μm 6.3μm 1.6μm 試件最小重量: 可直接測量 需穩(wěn)定支撐 需密實耦合 >5kg 2～5kg 0.05～2kg >5kg 2～5kg 0.05～2kg >1.5kg 0.5～1.5kg 0.02～0.5kg >15kg 5～15kg 0.5～5kg >5kg 2～5kg 0.05～2kg 試件最小厚度 密實耦合 硬化層最小深度 5mm ≥0.8mm 5mm ≥0.8mm 1mm ≥0.2mm 10mm ≥1.2mm 5mm ≥0.8mm 球頭壓痕尺寸 硬度300HV時 壓痕直徑 壓痕深度 0.54mm 24μm 0.54mm 24μm 0.38mm 12μm 1.03mm 53μm 0.54mm 24μm 硬度600HV時 壓痕直徑 壓痕深度 0.54mm 17μm 0.54mm 17μm 0.32mm 8μm 0.90mm 41μm 0.54mm 17μm 硬度800HV時 壓痕直徑 壓痕深度 0.35mm 10μm 0.35mm 10μm 0.35mm 7μm -- -- 0.35mm 10μm 沖擊裝置適用范圍 DC型測量孔或園柱筒內(nèi); DL型測量細長窄槽或孔 D+15型測量溝槽或凹入的表面 C型測量小輕薄部件及表面硬化層。 G型測量大厚重及表面較粗糙的鑄鍛件 E型測量硬度極高材料
