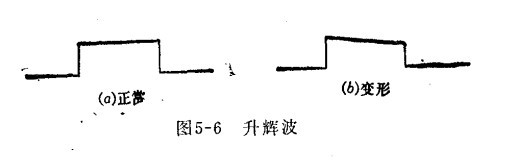

超聲波探傷儀掃描線出現后半根光淡主要表現在慢掃描(遠距離探傷)時。主要原因?yàn)樯x波(矩形波)電壓加至示波管柵極時,矩形波變形(矩形波電壓傾斜下降),如圖,應加大示波管柵極回路的時間常數。

無標距波的主要原因是搖鈴電路沒有輸入矩形波,正反饋電路反饋電阻太大,搖鈴電路或間歇振蕩電路的線圈斷,電子管或其它元件損壞,示波管接觸不良。
